Pomiar impedancji pętli zwarcia

czym jest, dlaczego warto i jak go wykonać?

Kilka słów wprowadzenia

Wyobraź sobie sytuację, w której dochodzi do uszkodzenia przewodu w Twoim domu lub firmie. W ułamku sekundy przez instalację przepływa potężny prąd. Co powinno się stać? Zabezpieczenie (popularny „korek”) musi natychmiast odciąć zasilanie, chroniąc budynek przed pożarem, a ludzi przed śmiertelnym porażeniem.

Aby jednak mieć pewność, że ten mechanizm ratunkowy zadziała bezbłędnie i na czas, niezbędne są regularne badania. Jednym z najważniejszych jest pomiar impedancji pętli zwarcia. W tym wpisie odpowiemy na najważniejsze pytania dotyczące tego badania – to jedna z podstawowych usług wykonywanych przez naszą firmę, która bezpośrednio przekłada się na bezpieczeństwo użytkowników instalacji elektrycznej.

Czym jest pomiar impedancji pętli zwarcia?

Pomiar impedancji pętli zwarcia polega na wyznaczeniu impedancji obwodu oraz ocenie, czy jej wartość jest na tyle niska, aby w warunkach uszkodzenia popłynął prąd zwarciowy o wartości zapewniającej samoczynne zadziałanie zabezpieczenia nadprądowego w wymaganym czasie.

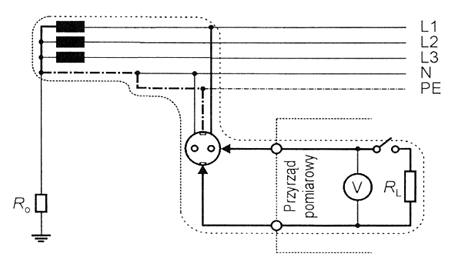

Miernik realizuje kontrolowane, krótkotrwałe obciążenie obwodu, a na podstawie zmierzonego spadku napięcia wyznacza wartość impedancji pętli zwarcia. Dzięki temu możliwa jest weryfikacja skuteczności ochrony przez samoczynne wyłączenie zasilania.

Dlaczego warto wykonać taki pomiar?

Badanie to stanowi absolutną podstawę oceny skuteczności ochrony przeciwporażeniowej i potwierdza zgodność instalacji z obowiązującymi normami (m.in. wieloczęściową normą PN-HD 60364). Warto również pamiętać, że regularne przeglądy instalacji elektrycznej to wymóg prawny – zgodnie z Prawem Budowlanym (art. 62) okresowa kontrola stanu technicznego instalacji powinna odbywać się nie rzadziej niż co 5 lat.

Dodatkowo pomiar umożliwia identyfikację nieprawidłowości, takich jak: podwyższona impedancja obwodu, niewłaściwy dobór zabezpieczeń, zbyt duża długość linii, niewłaściwy przekrój przewodów, luźne połączenia czy pogorszony stan styków.

W praktyce jest to jedno z kluczowych badań odbiorczych i okresowych, które pozwala ocenić, czy warunki wyłączenia zasilania w sytuacji uszkodzenia są spełnione w sposób zapewniający wymagany poziom bezpieczeństwa instalacji i urządzeń (które często są przyczyną iskrzenia i pożarów).

Jak wykonać taki pomiar?

Pomiar impedancji pętli zwarcia wykonuje się przy użyciu odpowiedniego miernika, zgodnie z wymaganiami producenta przyrządu oraz zasadami bezpieczeństwa obowiązującymi przy pracy pod napięciem. Badanie przeprowadza się w gotowym, zasilanym obwodzie, ponieważ miernik podczas pomiaru wymusza krótkotrwały przepływ prądu i na podstawie spadku napięcia wyznacza wartość impedancji pętli zwarcia.

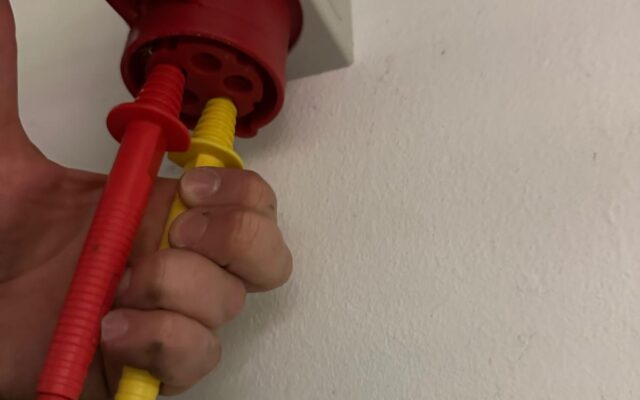

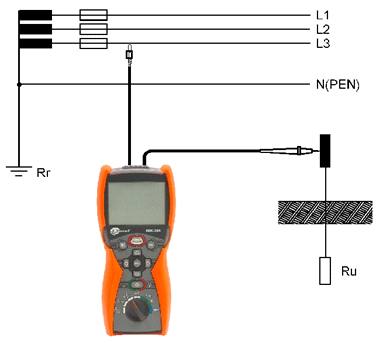

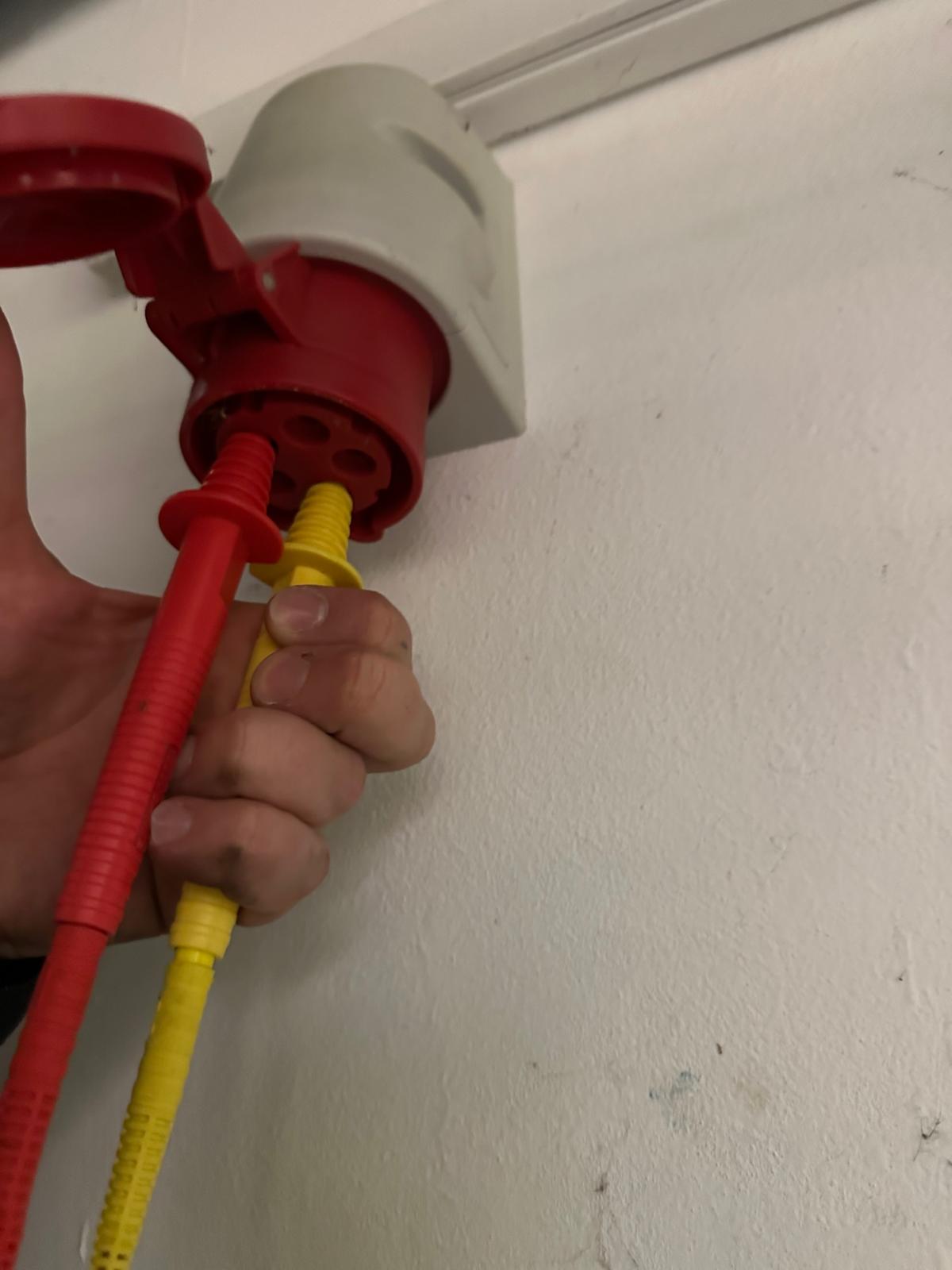

W praktyce pomiar polega na podłączeniu układu pomiarowego między przewodem fazowym a przewodem ochronnym PE lub — zależnie od celu badania — między przewodem fazowym a neutralnym N.

Przed rozpoczęciem pomiaru należy sprawdzić poprawność połączeń, obecność napięcia oraz warunki bezpiecznego wykonania badania. Następnie uruchamia się funkcję pomiaru na mierniku, który automatycznie wyznacza wartość impedancji pętli zwarcia.

Otrzymany wynik należy porównać z wartością dopuszczalną dla zastosowanego zabezpieczenia oraz wymaganego czasu samoczynnego wyłączenia zasilania. Na tej podstawie ocenia się, czy w przypadku uszkodzenia prąd zwarciowy osiągnie wartość wystarczającą do zadziałania zabezpieczenia w wymaganym czasie.

Pomiar powinien być wykonywany przez osobę posiadającą odpowiednie kwalifikacje, ponieważ odbywa się w instalacji znajdującej się pod napięciem i wymaga zarówno zachowania zasad bezpieczeństwa, jak i prawidłowej interpretacji wyników.

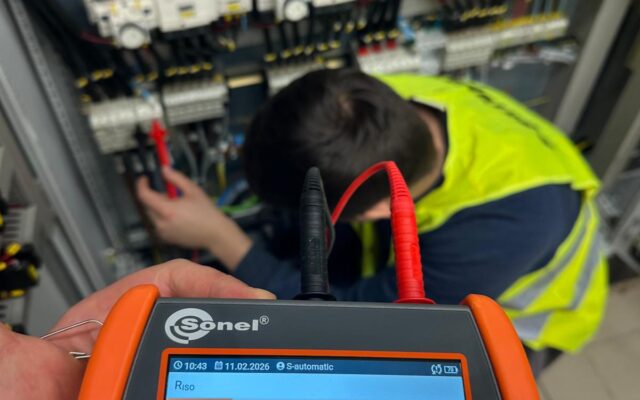

Z jakiego urządzenia pomiarowego my korzystamy?

W głównej mierze stawiamy na jednego producenta aparatury pomiarowej. Nasz wybór padł na firmę SONEL — dobrze rozpoznawalną na polskim rynku i oferującą precyzyjne oraz szybkie urządzenia pomiarowe.

W naszej firmie używamy poniższych modeli:

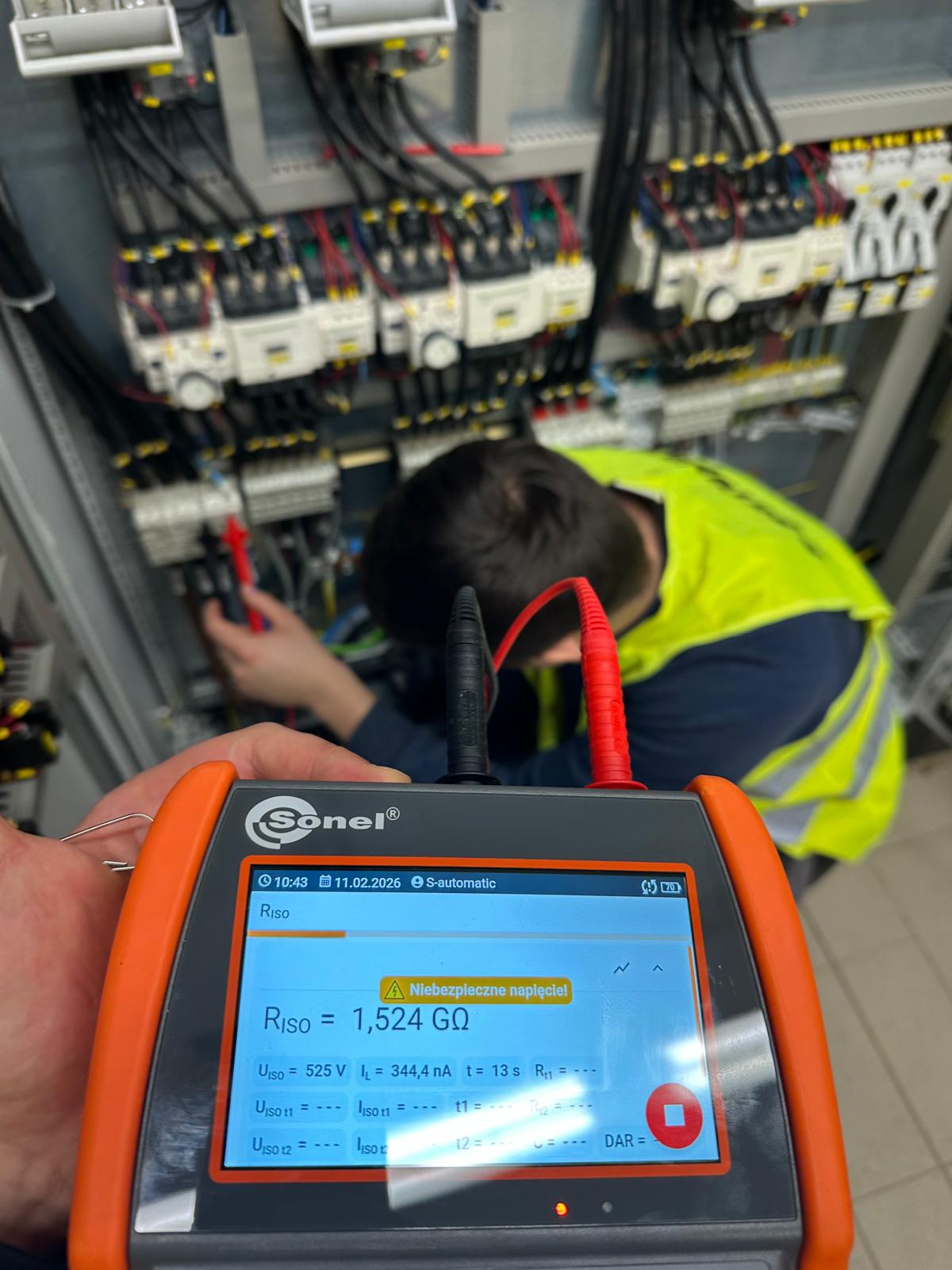

– MIC-2511 – mały, mobilny tester umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V,

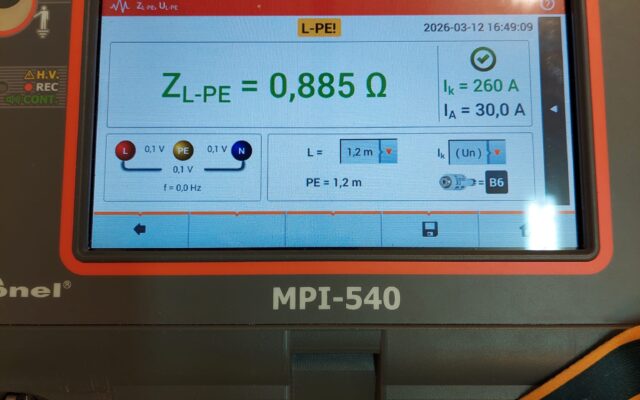

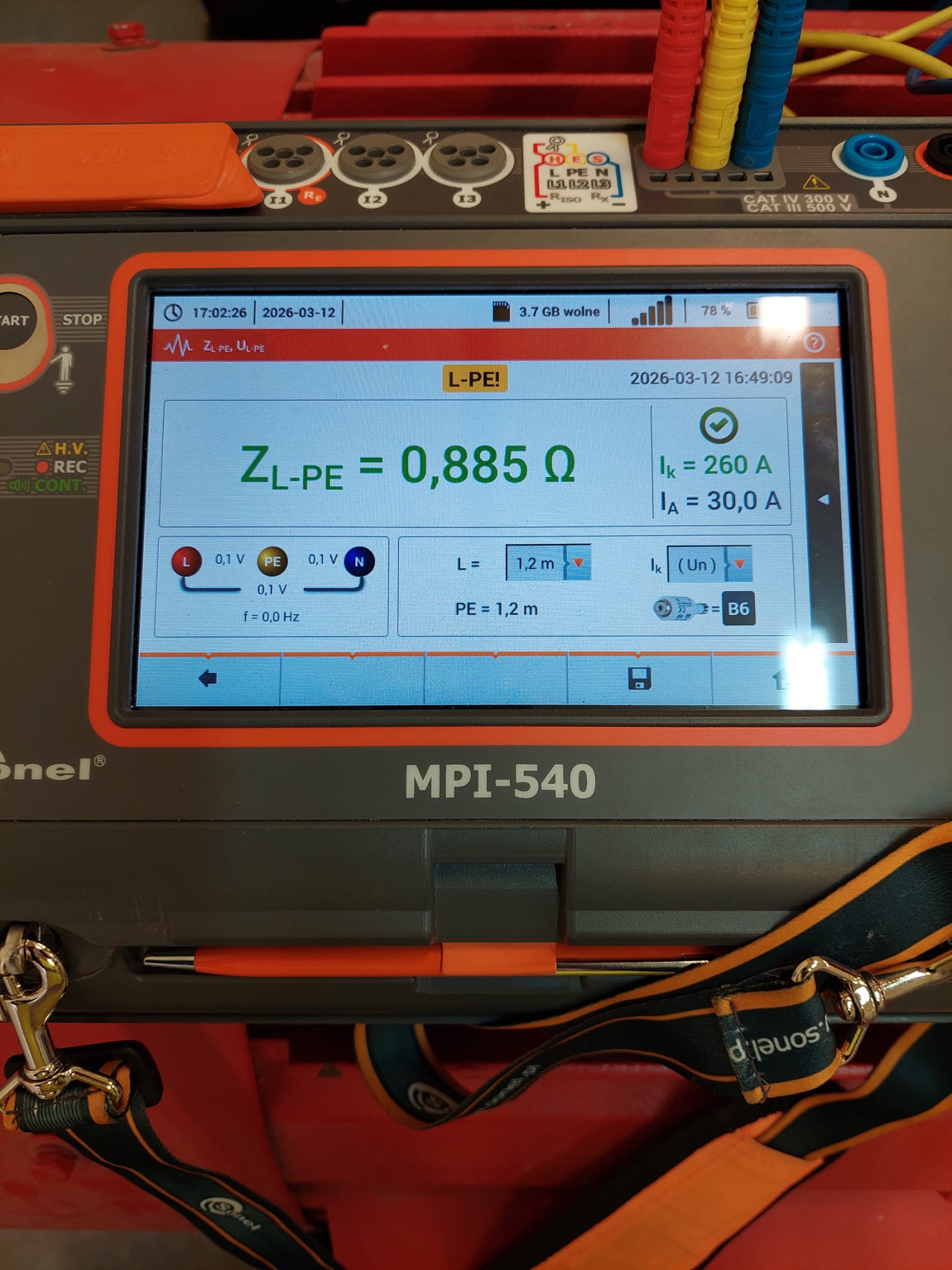

– MPI-540-PV – miernik wielofunkcyjny, który posiada wszystkie potrzebne nam funkcje do pomiarów instalacji budynkowych, za pomocą tego miernika możemy zmierzyć również parametry instalacji fotowoltaicznych.

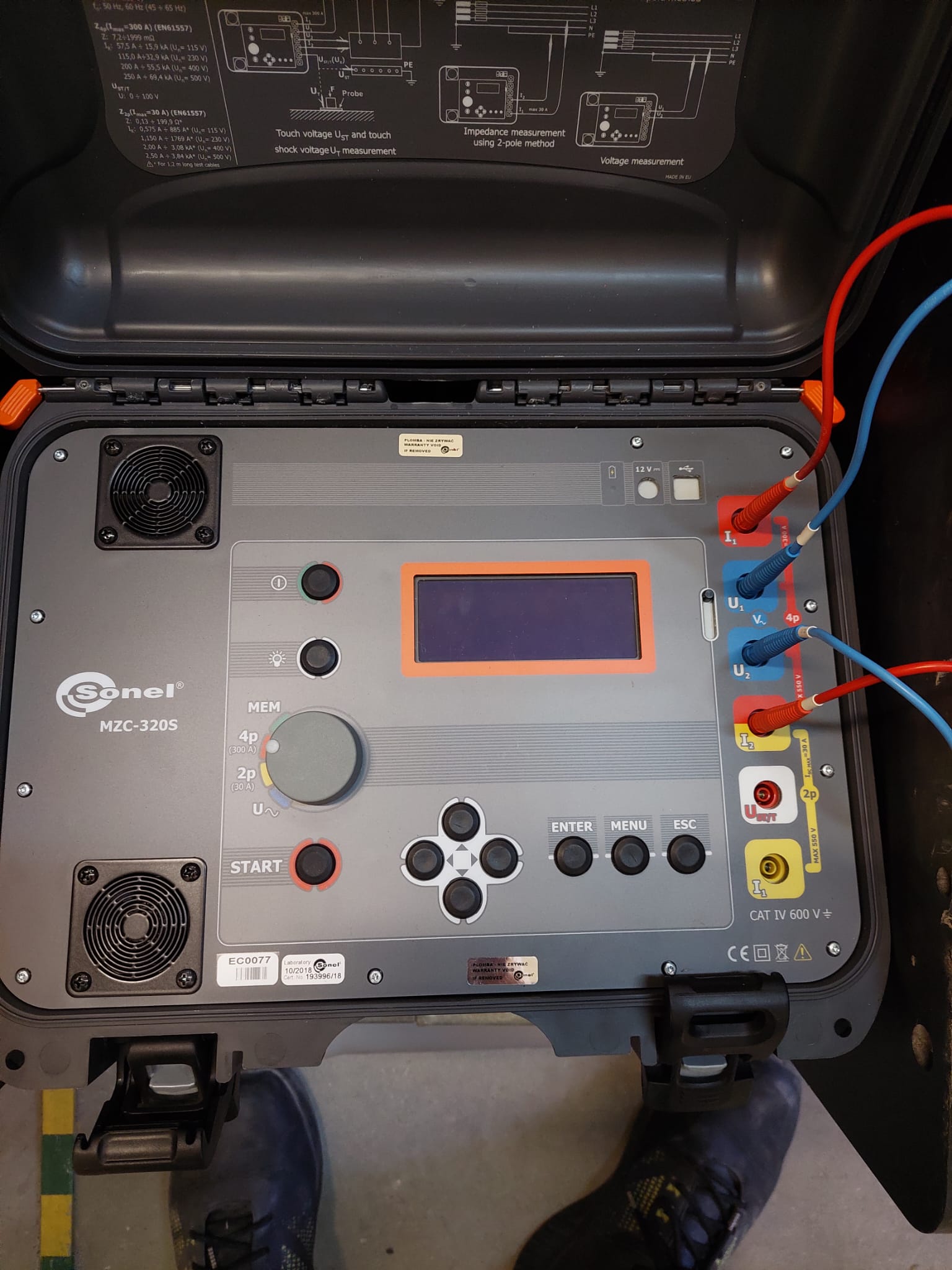

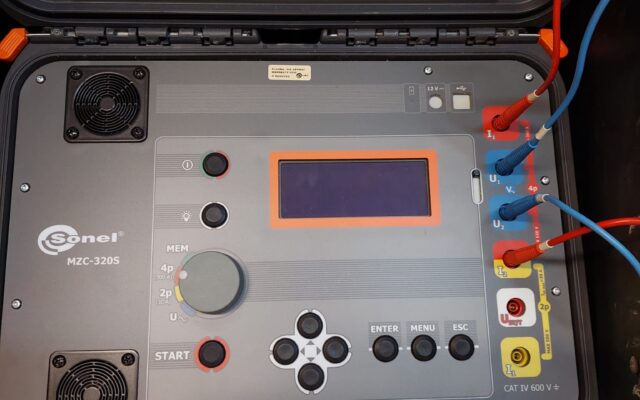

– MZC-320s – specjalistyczny silnoprądowy miernik bardzo małych impedancji pętli zwarcia, maksymalny prąd pomiaru to aż 300A, najczęściej wykorzystywany w energetyce i obiektach przemysłowych.
